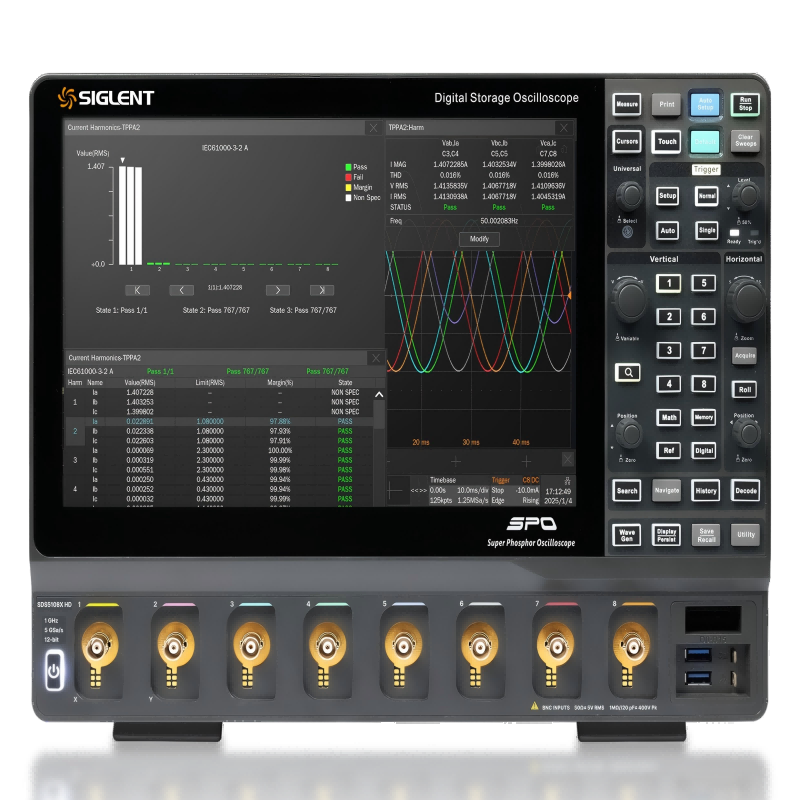

鼎阳 SDS5104X HD 1GHz

Name: 鼎阳 SDS5104X HD 1GHz
Rating: 4.9 (99 reviews)

SDS5104X HD系列具有1GHz最大带宽，5 GSa/s的高采样率，2.5 Gpts的存储深度，并且支持三相电分析，双脉冲参数自动测试等分析功能，为不同测试方案提供更新的选择。

产品参数

参数1： SDS5104X HD 高分辨率示波器
参数2：带宽：1GHz；通道：4 + EXT；存储深度：最高 2.5Gpts/通道；实时采样率：最高 5 GSa/s

展开全部收起

产品简介

SDS5000X HD系列高分辨率数字示波器，最高支持 8 通道，具有 12-bit 垂直分辨率、优秀的本底噪声性能和垂直测量精度，能满足更多通道和更高精度的测量需求。

产品的最大带宽 1 GHz，采样率最高 5 GSa/s，存储深度可达 2.5Gpts/通道；采用 SPO 技术，波形捕获率高达 650 000 帧/ 秒，具有 256 级辉度等级及色温显示；

创新的数字触发系统，触发灵敏度高，触发抖动小，支持丰富的智能触发、串行总线触发和解码；

支持历史 (History) 模式、分段采集 (Sequence)、模板测试、搜索、导航、波特图、双脉冲测试和三相电源分析等高级分析模式；

具备丰富的测量和数学运算功能。

SDS5000X HD 采用了 12.1 英寸电容式触摸屏，支持多种手势实现对波形和菜单的常用操作，结合前面板的多个一键操作按键，极大地优化了操作示波器的效率，提升了用户体验。

支持外接显示器和鼠标，支持通过网页访问进行操控，支持完备的远程命令集，使用灵活，可适用多种应用场景。

主要特性

主要特性

带宽：1GHz
通道：4 + EXT
存储深度：最高 2.5Gpts/通道
垂直分辨率：12-bit，高分辨率模式下最高至16-bit
实时采样率：最高 5 GSa/s
波形捕获率：最高 65 万帧/秒（Sequence模式）

产品优势

高分辨率，满足更高精度测试需求

12-bit高分辨率ADC采样，更好地呈现波形细节；
优秀的本底噪声，1GHz全带宽下本底噪声低至140μV
直流增益精度±0.5%

多路信号时序分析，一次完成电源轨测量

现代电子系统中包含不同的芯片、模块等，不同电路模块的信号在初始化和工作时可能相互影响，通过上电时序测试，可确保各模块信号在正确的时间出现，避免信号冲突、干扰，保证系统正常运行。如在通信系统中，收发模块的上电时序不当，可能造成数据传输错误。随着技术的发展，电路的复杂度不断提高，对上电时序测试也提出了新的挑战。SDS5000X HD可一次捕获所有相关信号的上电过程，节省测量时间，提高工作效率，减少因多次测量引入的误差，对有 8 个以上电源轨的复杂电路，可一次完成测量。

三相电分析

使用八通道示波器进行三相电分析，可以同时连接三相电的各相，对三相电压、电流信号进行同步测量，能实时准确获取三相电各相的波形和参数，直接观察和比较三相电信号的相位关系，确保三相电的相位平衡。借助快速傅里叶变换（FFT）功能，多通道示波器可对三相电压、电流信号进行谐波分析。选配三相电分析，可以测试三相电机的向量图，电能质量，进行效率分析等。

完整的宽禁带半导体解决方案

鼎阳科技最新八通道示波器和光隔离探头，补全了宽禁带半导体测试的最后一块拼图。SDS5000X HD的上升时间达到了ps级别，可以捕捉到碳化硅（SiC）、氮化镓（GaN）的快速变化的波形，分析开关过程中电压，电流的瞬态变化和开关特性。通过观察信号的形状、过冲、振铃等情况，分析信号的完整性，优化电路设计。

产品参数

带宽	1GHz
通道	4 + EXT
存储深度	最高 2.5Gpts/通道
垂直分辨率	12-bit，高分辨率模式下最高至16-bit
实时采样率	最高 5 GSa/s
波形捕获率	最高 65 万帧/秒（Sequence模式）
